產品用途：支柱絕緣子是中高壓輸配電系統使用廣泛的基礎元件，用于對帶電部分進行絕緣和支持。

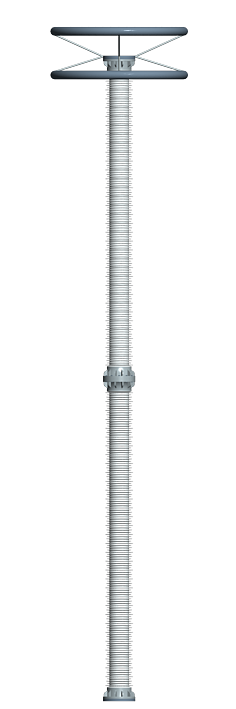

產品結構：主要由環氧玻璃鋼筒、高溫液體硅橡膠傘裙、均壓環、法蘭、密度繼電器組成。
產品特點：
² 獨特的傘形結構設計
² 頂部雙層均壓環，有效改善外電場分布，無線電干擾水平小于500μF
² 優異的耐漏電起痕（4.5kV）及耐電蝕損性能
² 優異的機械性能
² 重量輕，運輸安裝方便
² 質量穩定可靠，交貨周期短
110kV-1100kV 交流復合支柱絕緣子
|
型號
|
110
|
220
|
330
|
500
|
750
|
1100
|
|
額定最高電壓(kV)
|
126
|
252
|
363
|
550
|
800
|
1100
|
|
短時濕工頻耐受電壓(kV)
|
230
|
460
|
510
|
740
|
960
|
1200
|
|
濕操作沖擊耐受電壓(kV)
|
/
|
/
|
950
|
1234
|
1550
|
1800
|
|
全波沖擊耐受電壓(kV)
|
550
|
1050
|
1175
|
1675
|
2100
|
2800
|
|
局部放電量(pC)
|
＜5
|
＜5
|
＜5
|
＜5
|
＜5
|
＜5
|
|
爬電距離
|
3906
|
7812
|
9075
|
17050
|
22400
|
34100
|
* 具體機械性能等參數可按用戶需求進行設計
±400kV-±1000kV 直流復合支柱絕緣子
|
型號
|
±400
|
±500
|
±660
|
±800
|
±1000
|
|
額定最高電壓(kV)
|
412
|
515
|
680
|
824
|
1100
|
|
短時濕工頻耐受電壓(kV)
|
570
|
680
|
750
|
1200
|
1200
|
|
濕操作沖擊耐受電壓(kV)
|
1175
|
1380
|
1800
|
1950
|
2150
|
|
全波沖擊耐受電壓(kV)
|
1234
|
1450
|
1950
|
2700
|
2750
|
|
局部放電量(pC)
|
＜5
|
＜5
|
＜5
|
＜5
|
＜5
|
|
爬電距離
|
20600
|
24720
|
34000
|
41200
|
62720
|
* 具體機械性能參數可按用戶需求進行設計
產品應用：
在2006年完成交流1100kV復合空心支柱絕緣子產品開發，取得型式試驗報告后，于2007年在國網特高壓試驗基地掛網運行至今使用狀況良好，并相繼開發了系列產品。
